Os circuitos Impressos são uma Realidade (artigo pulicado originalmente em 1958)
Os circuitos impressos são uma realidade. Hoje eles já são parte integrante de quase todos os equipamentos eletrônicos, fabricados nos E.U.A. Examine o primeiro que lhe chegar às mãos: se ele tiver sido construído no ano passado, há muita probabilidade de você descobrir nele algum circuito ou componente impresso.
Um dos usos mais recentes para circuitos impressos está no emaranhado das ligações dos instrumentos no painel dos automóveis. Os projeteis teleguiados possuem equipamento de controle muito compacto e de segurança, que usa circuitos impressos, e assim também os gravadores em fita tipo miniatura, os aviões a jato, os aparelhos de surdez, os órgãos musicais eletrônicos e centenas de outros aparelhos eletrônicos.
O tipo mais comum é constituído de uma chapa de material isolante com um padrão de fios condutores. Um processo fotográfico ou de impressão, transfere o desenho do circuito sobre a chapa revestida de cobre, e um processo subsequente de gravação remove o cobre em excesso, deixando apenas o circuito.
Em outros sistemas, os condutores são moldados sobre a base isolante. A etapa seguinte é a da colocação dos componentes, feita mecanicamente. Numa das máquinas construídas para este fim, todos os cabeçotes são controlados simultaneamente e, uma vez colocada a base em posição, todos os capacitores e resistores são inseridos numa só operação. Em outras máquinas, eles vão sendo inscritos em seus respectivos lugares, à medida que a base vai avançando pela linha de montagem. Depois de inseridos os componentes, todas as peças são soldadas por imersão numa só operação.
O emprego dos circuitos impressos conduziu à produção de “módulos”. São estes, circuitos completos, tais como amplificadores, estágios catodinos ou geradores de impulsos.
Os módulos são construídos sobre base comum em unidades completas que atuam como circuitos padrão, podendo ser usados em produtos finais dos mais variados.
Livre Adaptação pessoal da Revista Eletrônica Popular No. 218, pag. 21, maio de 1958;

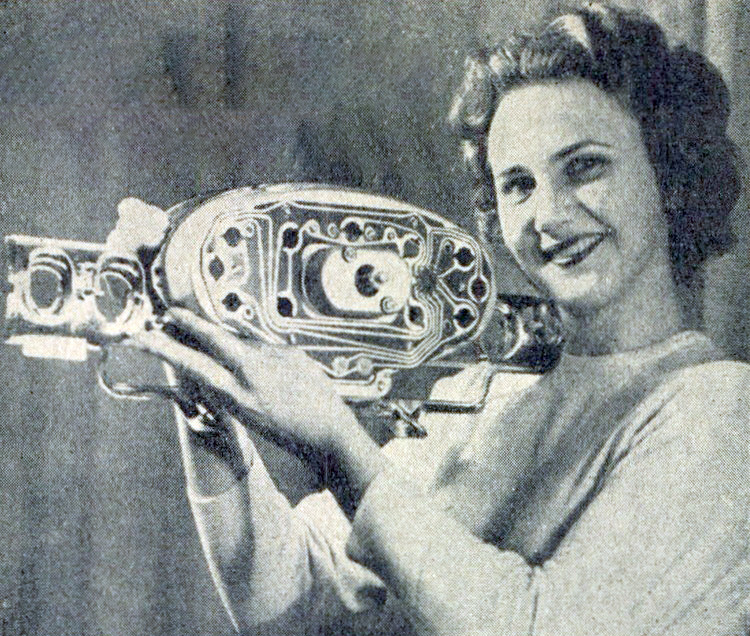

Foto: Painel de carro em 1958 / Reprodução Revista Eletrônica Popular 218, 1958

Foto: Placa de circuito impresso fenólica / Reprodução Revista Eletrônica Popular 218, 1958
