As antenas desempenham papel essencial nos sistemas de telecomunicações ao permitir a transmissão e recepção de ondas eletromagnéticas. Projetadas para funções específicas, elas variam em formato, alcance de frequência, direcionalidade e eficiência, sendo utilizadas em aplicações que vão desde rádios convencionais até redes 5G e comunicação via satélite.

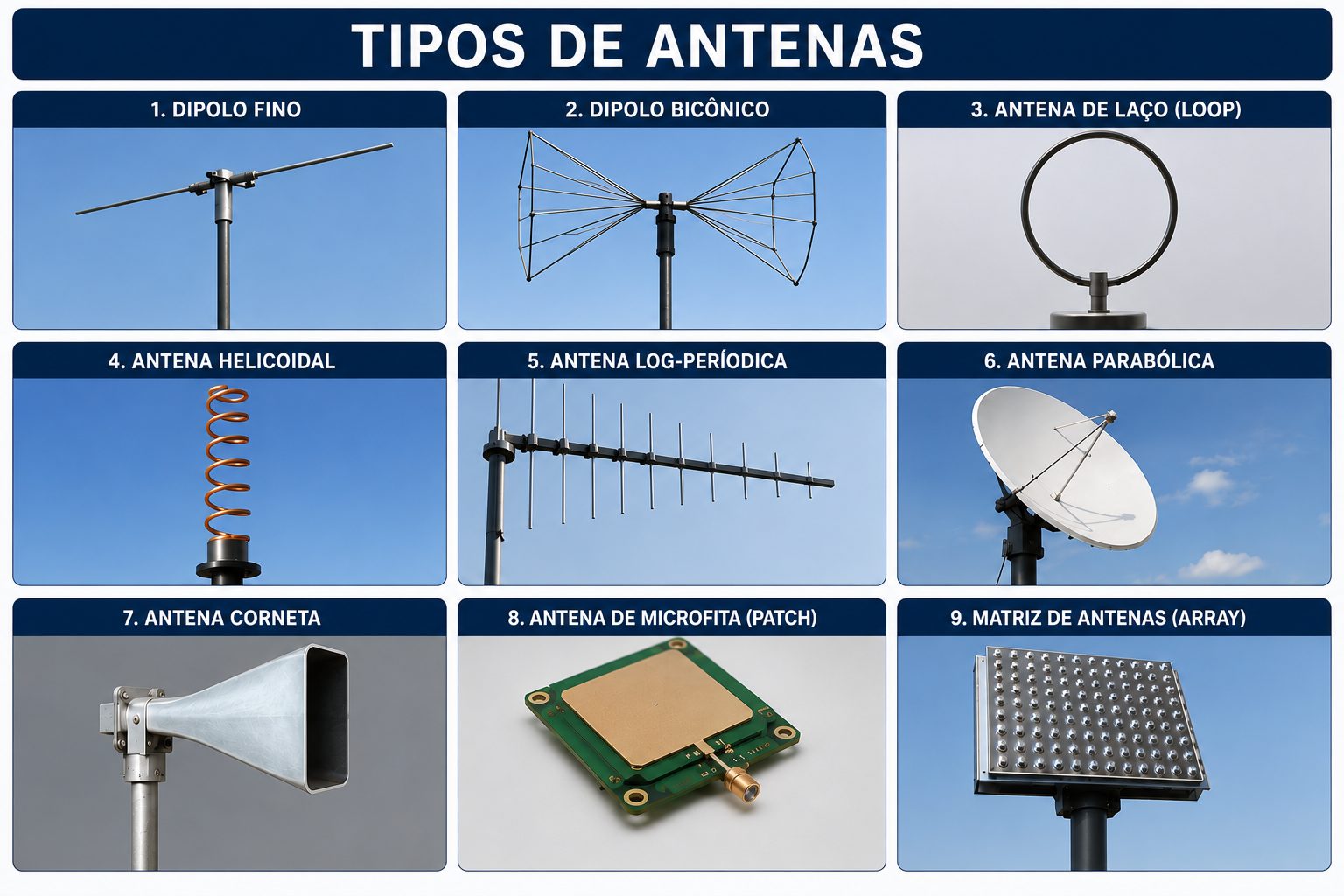

Entre os modelos mais simples e difundidos está a antena dipolo fino, formada por duas hastes metálicas retas. Amplamente utilizada na recepção de sinais de TV e rádio, ela opera de forma eficiente em uma frequência específica e apresenta construção simples.
O dipolo bicônico amplia esse conceito ao substituir as hastes retas por elementos em formato de cone. Essa configuração permite operação em uma ampla faixa de frequências, característica que torna o modelo adequado para aplicações de monitoramento de banda larga e testes técnicos.
A antena de laço, também conhecida como loop, possui formato circular ou de anel de fio. Compacta, ela apresenta boa eficiência em sinais de baixa frequência, sendo frequentemente aplicada em rádios AM e sistemas RFID. Seu funcionamento está principalmente associado à resposta a campos magnéticos.
Já a antena helicoidal, cuja estrutura lembra uma mola ou bobina, é amplamente empregada em sistemas de comunicação via satélite e GPS. O modelo se destaca pela capacidade de transmitir ondas circularmente polarizadas, consideradas mais confiáveis em comunicações espaciais.
Outro tipo amplamente utilizado é a antena log-periódica, composta por múltiplos elementos de comprimentos variados organizados em um padrão específico. Essa característica possibilita operação em ampla faixa de frequência, favorecendo aplicações em sistemas de comunicação de banda larga e recepção de televisão.
A antena parabólica utiliza um refletor curvo para concentrar os sinais em um receptor. O alto ganho proporcionado por esse projeto permite captar sinais a grandes distâncias com elevada precisão, motivo pelo qual é empregada em sistemas de TV via satélite e enlaces de micro-ondas.
Também utilizada em altas frequências, a antena corneta apresenta formato semelhante a um guia de ondas alargado. Sua estrutura possibilita direcionar eficientemente as ondas de rádio em uma direção específica, sendo comum em sistemas de micro-ondas.
A antena de microfita, conhecida como patch, possui formato plano e compacto, sendo construída diretamente em placas de circuito. Devido ao perfil reduzido e à facilidade de integração em dispositivos eletrônicos, é amplamente utilizada em telefones celulares, equipamentos Wi-Fi e sistemas GPS.
Por fim, a matriz de antenas, ou array, reúne várias antenas operando em conjunto. Por meio do controle da fase de cada elemento, o sistema consegue direcionar eletronicamente o sinal. Essa tecnologia é aplicada em sistemas avançados, como radares e redes 5G.
Os diferentes tipos de antena apresentam características específicas relacionadas ao tamanho, faixa de frequência, direcionalidade e eficiência. A escolha do modelo adequado depende diretamente da aplicação pretendida, variando desde sistemas simples de recepção de rádio até soluções de comunicação sem fio de alta velocidade e alta complexidade tecnológica.
Alexandre Bertozzi – Engenheiro eletricista e professor universitário. [email protected]
